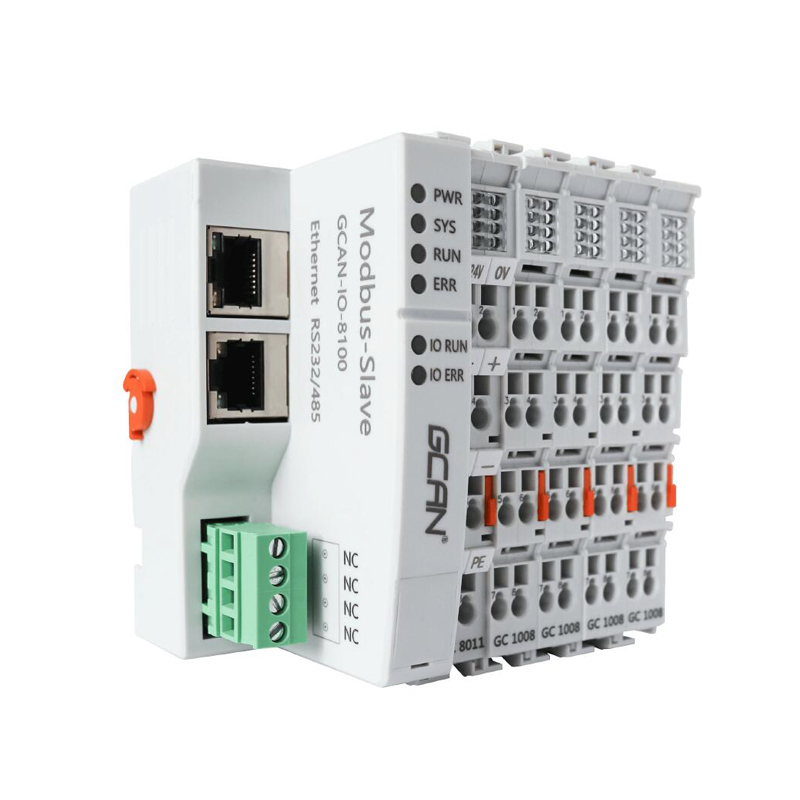

GCAN-8100可擴展型modbus IO耦合器
- 品牌：
- GCAN
- 型號：
- GCAN-8100
- 應用：
- GCAN-IO-8100 Modbus總線耦合器可以用于連接Modbus總線系統與分布式總線端子模塊，這些端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。GCAN-IO-8100總線耦合器通過GC-bus擴展技術，最多可連接32個輸入/輸出端子模塊。
-
GCAN-IO-8100 Modbus總線耦合器可以用于連接Modbus總線系統與分布式總線端子模塊，這些端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。GCAN-IO-8100總線耦合器通過GC-bus擴展技術，最多可連接32個輸入/輸出端子模塊。
● 支持標準Modbus協議，是一個標準的Modbus從站設備；
● 支持Modbus TCP、Modbus RTU通訊（分別對應兩種不同的型號）；
● RS485接口采用標準2線制；
● 串口波特率支持600bps~115200bps之間，可通過串口配置；
● 總線端子模塊最大數量為32個；
● 組態方式為自動組態形式，可自由擴展；
● 以太網口支持靜態獲?。?/span>
● 以太網口支持心跳和超時斷開功能；
● 以太網口工作端口固定，目標IP和目標端口均可設定；
● 以太網口網絡斷開后自動恢復連接資源，可靠地建立TCP連接；
● 以太網口兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），
● 上位機通訊軟件編寫遵從標準的SOCKET規則。
● 電源采用24V DC（-15%/+20%）；
● 輸入電流為70mA+（總GC-bus電流），最大為4500mA；
● 啟動電流：約為2.5倍的持續電流；
● 電源觸電：最大24V DC/最大10A；
● 電氣隔離為1000 Vrms（電源觸點/總線耦合電源電壓）；
● 工作溫度范圍：-40℃~+85℃；
● 標準DIN導軌安裝方式，專為工業設計。
● 尺寸：長100mm*寬69mm*高48mm。水位控制監測用、水位控制報警用、水流量監測用、水溫度監測用、車輛通過探測用、通行信號燈控制用、風速監測用、風車轉速監測用、電壓監測用、電流監測用、工廠自動化用、遠程監控用、數據采集用、智能家居系統用、龍門吊車用、輪胎回收系統用、激光切割機用、輪胎煉油設備用、微波烘干機用、排污泵站用、天然氣切割用、天然氣加劑設備用、自動打孔機用、自動碼磚機用、沖壓機用、壓濾機用、水箱拉絲機用、拉絲機用、智能扣壓機用、大棚恒溫系統用、定量裝車系統用、薄膜擠出機用、棉花紡織機用、變溫空調用、自動化造紙用、供水自動化用、水肥智能灌溉用、水泥生產用、紫外線消毒器用、聚氨酯噴涂機用、紡織機械行業用、起重機行業用、電梯行業用、電力行業用、石化行業用、市政行業用、化工行業用、建筑行業用、機床行業用、塑料行業用、橡膠行業用、汽車行業用、注塑機用、訂書機械用、電鍍流水線用、圓周運動控制用、直線運動控制用、鍋爐控制用、矩陣運算用、函數運算用、邏輯運算用、數據傳送用、數據轉換用、發電機組控制用、排序用、查表用、照明控制用、位操作用、通用機械用
-
- ● 支持標準Modbus協議，是一個標準的Modbus從站設備；
● 支持Modbus TCP、Modbus RTU通訊（分別對應兩種不同的型號）；
● RS485接口采用標準2線制；
● 串口波特率支持600bps~115200bps之間，可通過串口配置；
● 總線端子模塊最大數量為32個；
● 組態方式為自動組態形式，可自由擴展；
● 以太網口支持靜態獲?。?/span>
● 以太網口支持心跳和超時斷開功能；
● 以太網口工作端口固定，目標IP和目標端口均可設定；
● 以太網口網絡斷開后自動恢復連接資源，可靠地建立TCP連接；
● 以太網口兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），
● 上位機通訊軟件編寫遵從標準的SOCKET規則。
● 電源采用24V DC（-15%/+20%）；
● 輸入電流為70mA+（總GC-bus電流），最大為4500mA；
● 啟動電流：約為2.5倍的持續電流；
● 電源觸電：最大24V DC/最大10A；
● 電氣隔離為1000 Vrms（電源觸點/總線耦合電源電壓）；
● 工作溫度范圍：-40℃~+85℃；
● 標準DIN導軌安裝方式，專為工業設計。
● 尺寸：長100mm*寬69mm*高48mm。 - >>>GCAN-PLC產品入門視頻：
